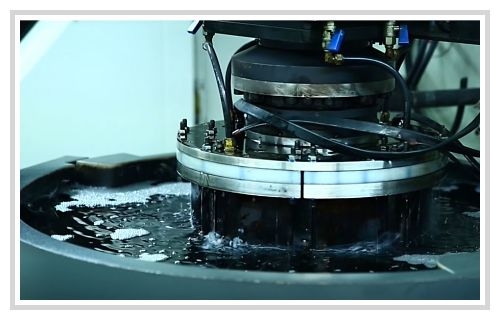

五軸放電加工機(5 axis EDM machine)，其五軸驅動系統包括X、Y及Z三軸線性軸、內藏式C軸及高精密度旋轉加工槽W軸等合計五軸，考量產品精度於五軸皆裝載高解析度(1µm及0.001°)絕對式光學尺模組，軟體部分根據主軸軸數使用四軸同動控制軟體。設備特色為裝載四管道電子箱。
四管道(4 channel)，有四組的電源放電電力(power supply)是分開供應給四群電極。這四組電源電力不會流到同一支電極，而會流到分開四群中每一支電極上。它們的間隙伺服(Gap Servo)的訊息是共用的，位置調整是以最短的位置為安全基準設計，非常安全。且由於放電過程是隨機的(Random Process)發生，因此是同時完成加工。在同一機器共用Z軸，設計多管道(Ganged)電源系統，對粗加工及中加工之加工速度可以提升2~3倍，甚至更高。本技術已運用於多項葉片曲面類產品，獲客戶奇異(GE Aviation)公司認證及航太第三方NADCAP國際認證。
|
|
| |
|
|
|
