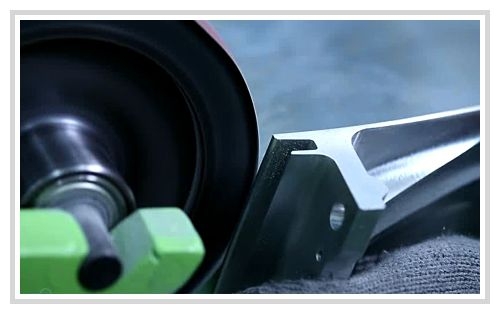

3D翼面成型以CNC綜合加工機銑製加工,一般銑製加工表面粗度無法達到產品要求公差(英製:百萬之63),即便是五軸靠模銑專製機也無法滿足。而由於CFM56發動機屬於高轉速作動,考量風阻力係數問題,因此葉片之表面光度要求甚高,利用一般機械加工無法達到精度要求,需自行設計拋光機配合各種工具及量具:有多功能檢驗量規(Multi Functional)、葉片標準件(Master Blade)、中翼面阻尼檢驗量規(Mid Span Working Gage)、翼面量具(Guillotine Gage)、平台量具(Platform Gage)、柄部量具(Shank Gage)、LE/TE樣板(LE/TE Template)、光學儀檢測(Optical Machine)再加入人工工法作成。此技術已應用在多項發動機3D翼型面產品,獲客戶賽峰(Safran)公司認證。 |
|
|
|
|
